Descrizione
|

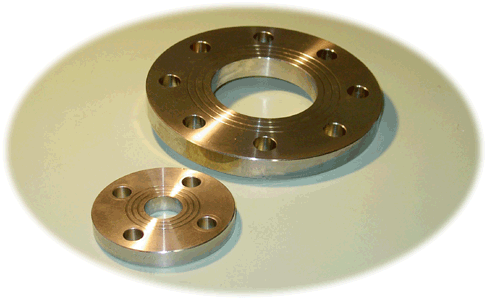

Flangia UNI 2277 PN 10 |
||||||||
|
DN |
Ø |
mm |
D |
a |
d |
b |
f |
Nr. fori |
|
80 |
3˝ |
88,9 |
200 |
160 |
90,5 |
20 |
18 |
4 |
|
200 |
8˝ |
219,1 |
340 |
295 |
221,5 |
24 |
22 |
8 |
|
Flangia UNI 2278 PN16 |
||||||||
|
DN |
Ø |
mm |
D |
a |
d |
b |
f |
Nr. fori |
|
15 |
1/2˝ |
21,3 |
95 |
65 |
22 |
12 |
14 |
4 |
|
20 |
3/4˝ |
26,9 |
105 |
75 |
27,5 |
14 |
14 |
4 |
|
25 |
1˝ |
33,7 |
115 |
85 |
34,5 |
14 |
14 |
4 |
|
32 |
1˝ ¼ |
42,4 |
140 |
100 |
43,5 |
16 |
18 |
4 |
|
40 |
1˝ ½ |
48,3 |
150 |
110 |
49,5 |
16 |
18 |
4 |
|
50 |
2˝ |
60,3 |
165 |
125 |
61,5 |
18 |
18 |
4 |
|
65 |
2˝ ½ |
76,1 |
185 |
145 |
77,5 |
18 |
18 |
4 |
|
80 |
3˝ |
88,9 |
200 |
160 |
90,5 |
20 |
18 |
8 |
|
100 |
4˝ |
114,3 |
220 |
180 |
116 |
22 |
18 |
8 |
|
125 |
5˝ |
139,7 |
250 |
210 |
141,5 |
22 |
18 |
8 |
|
150 |
6˝ |
168,3 |
285 |
240 |
170,5 |
24 |
22 |
8 |
